a. 消毒及冲瓶部分
☆ 本机为回转式冲瓶机，主要用于酒、饮料、水等产品的瓶清洗之用。
☆ 新瓶经分瓶螺杆和星轮进入设备由夹钳和翻转机构夹住瓶口转至瓶口朝下，无菌水冲洗后，自动翻转至瓶口朝上，经出瓶星轮输送至下一道工序。
☆ 设备主要结构与冲洗介质接触部分和外部防护罩均为不锈钢材料；
☆ 开放式齿轮传动；
☆ 进瓶处安装有气动装置控制进瓶,防止倒瓶进入主机；
☆ 冲瓶机进水管配备压力表及稳压阀；
☆ 自动调节升降以适应不同高度的瓶，并设有高底位保护装置；
☆ 装有接水盘以回收冲瓶水：
☆ 每个瓶型的冲洗量为： 105ml/s（0.25MPa时）；
☆ 缺瓶或停机时,自动停止冲洗,当恢复进瓶后,再自动冲洗。

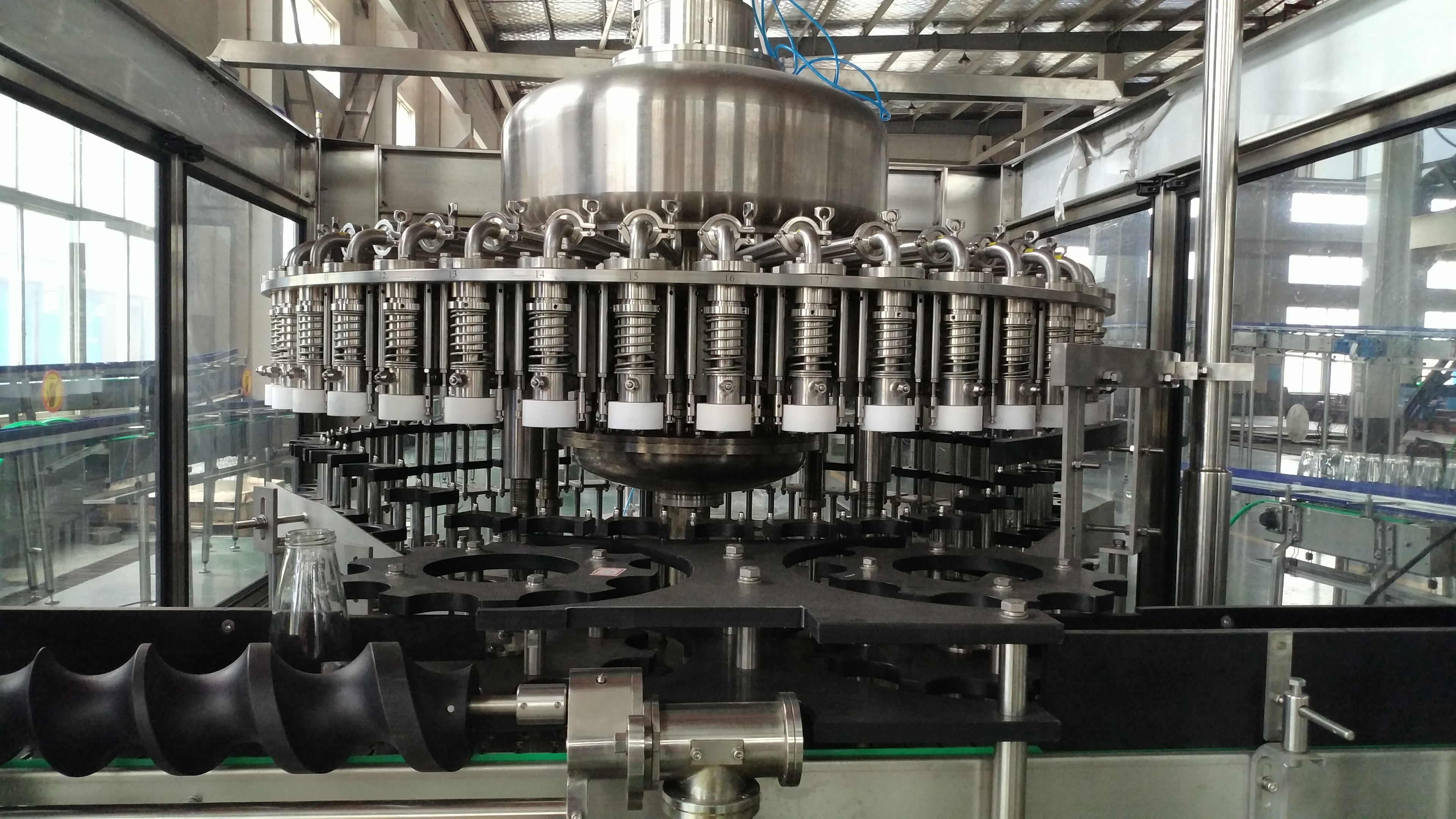

b.灌装部分：
灌装部分实现将物料灌装到由冲瓶机送过来的洗好的瓶子中。
全机具有完善的CIP清洗结构。
采用双导杆瓶提升结构，使瓶提升和对中稳定。
主传动采用齿轮传动即开式组合传动，其效率高，噪声小，寿命长，维修方便，润滑充分，采用变频器对机器的主电机转速进行控制，本机采用无级变频调速。
导瓶系统，结构简单，可根据瓶型进行快速方便变更，整机采用卡瓶颈结构输送。
整机PLC自动控制,故障在线显示，如堵瓶、缺盖等。
本机的关键零部件及电器元件采用进口产品。
c.拧盖部分：
拧盖部分将由理盖器整理好的盖子拧到已灌装好产品的瓶子上，并由输送链送至后道工序。
拧盖机通过减速机带动回转盘转动。使盖在离心力的作用下从出盖口离开料斗。在出口处有正反盖分离装置，当反盖经过时，盖自动落入返回管道中，通过风力自动把反盖吹入料斗。只有正盖才能顺利进滑道内，料斗内的盖量通过光电开关自动检测来控制输盖机，以保证下盖达到好的效果。当正盖进入滑道后即可顺利进入喂盖盘，为防止意外，在滑道上同时配置了一个防反盖的拨盘，确保进入喂盖盘的盖正确，在滑道上还配置了一对光电开关，当检测到无盖时，就立即停止主机。为了有效剔除无防盗圈的坏盖及清理料斗时的余盖，在料斗出口正对面有一活动出口可满足此功能。

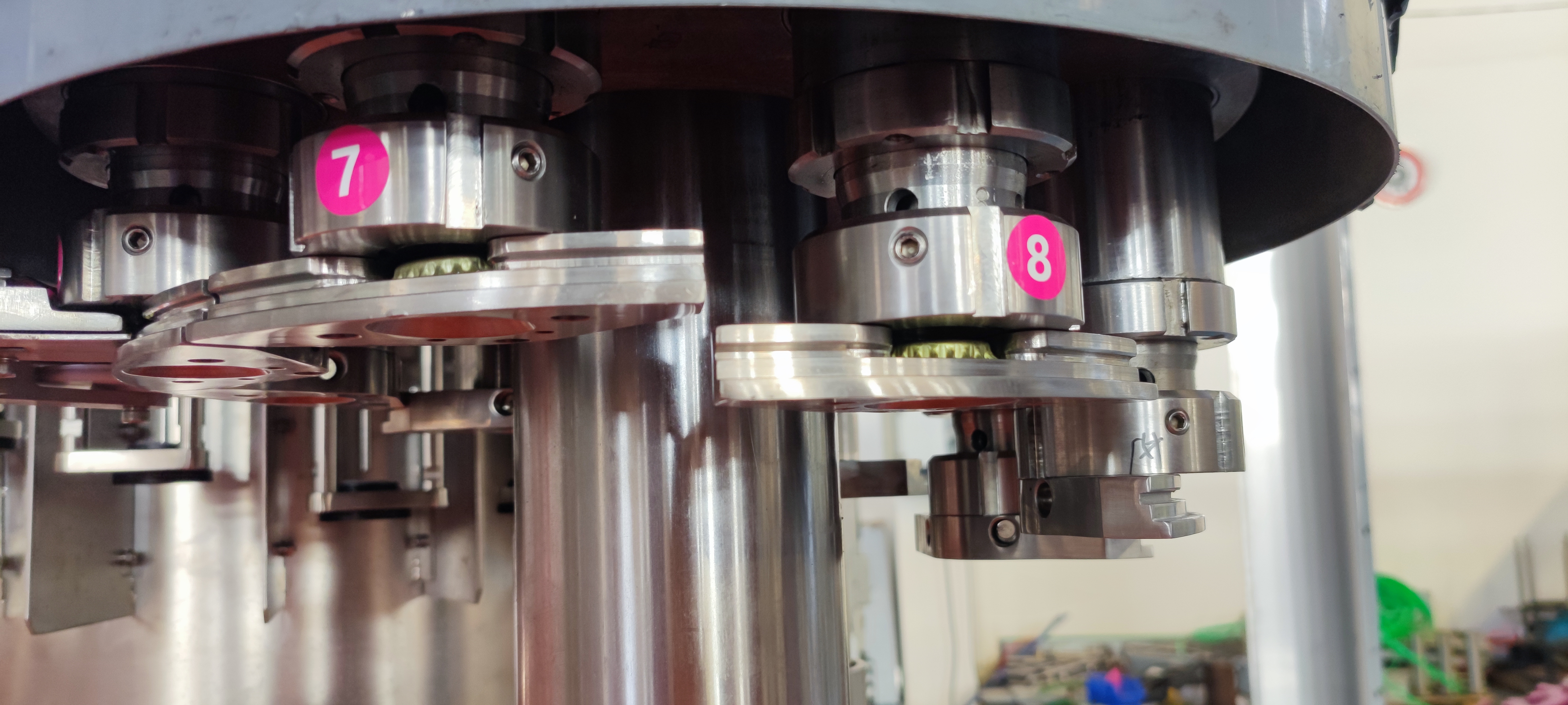

拧盖为磁力拧盖，具有过载保护功能，且拧盖力矩稳定可靠。封盖无啃盖、高盖、歪盖、卷边现象。
2、技术参数
额定产量（75ml瓶）： 6,000瓶/小时
冲瓶头数： 18
灌装阀头数： 18
灌装方式： 压力微负压式
灌装阀流速： 120ml/s
拧盖机头数： 6
拧盖力矩： 0.6～2.8Nm（可调）
主机装机容量： 3.38KW
压缩空气消耗量： 0.2 m3/min（0.6MPa时）
水 耗 量： 约1.0m3/h（0.2-0.25Mpa）
3、主要配套件
名称 | 供货厂商 |
PLC | 西门子（德国） |
触摸屏 | 西门子（德国） |
变频器 | 丹弗斯（丹麦） |
主电机 | ABB（瑞士） |
空开 | 施耐德（法国） |
断路器 | 施耐德（法国） |
接触器 | 施耐德（法国） |
光电开关 | 思科（德国）/欧姆龙（日本） |
接近开关 | 思科（德国）/欧姆龙（日本） |
润滑轴承 | IGUS（德国） |
密封件 | 司达行（香港） |
气动元件 | COMOZZI（意大利） |
